一：電源面板的注意事項

1.外接電流表頭端子

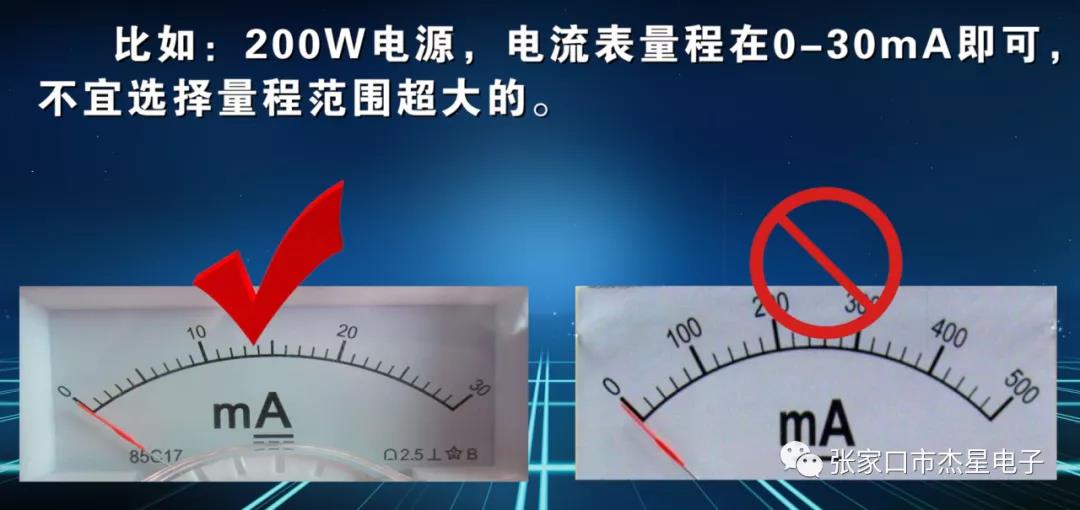

根據電源的功率，合理的選擇電表頭的規格。（電流表頭的量程為額定電流的一倍即可。比如200W電源,電流表量在0-30mA即可,不宜選擇量程范圍超大的）。

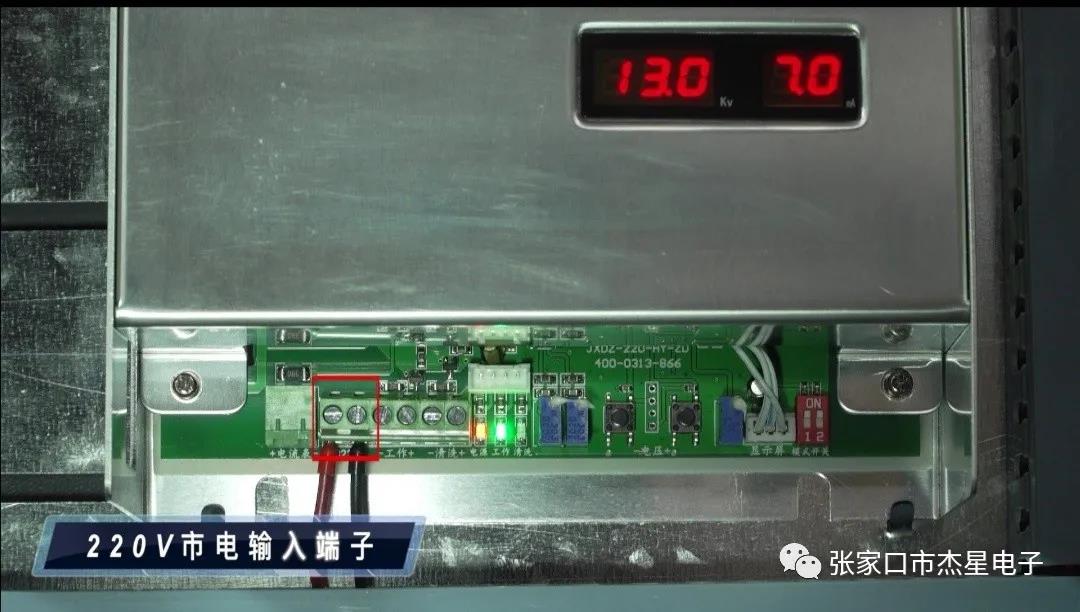

2.220v市電輸入端子：誤差在正負10%，市電均可接入

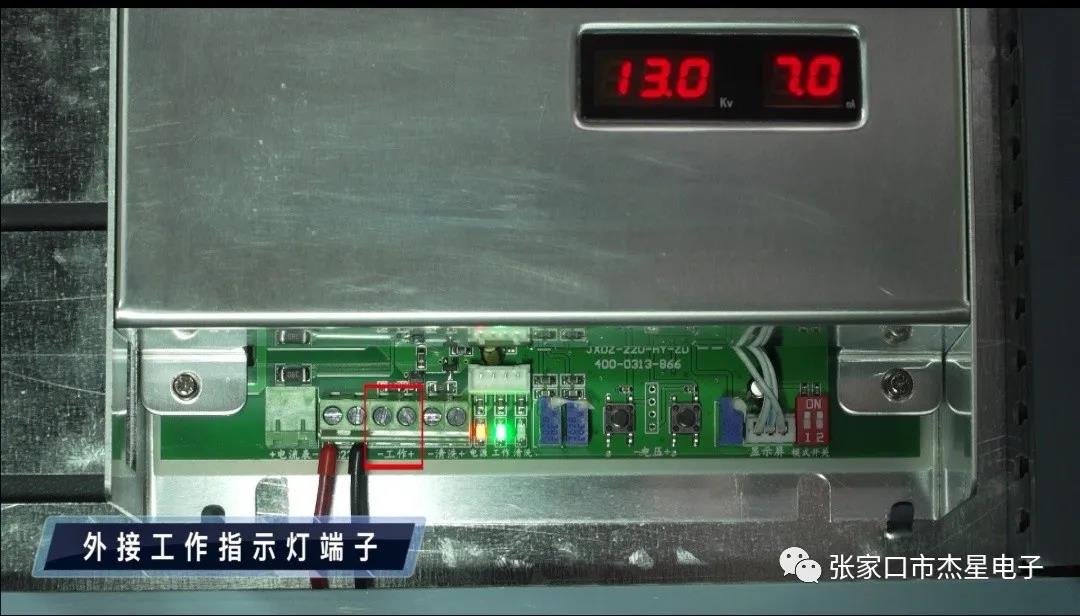

3.外接工作指示燈,清洗指示燈建議選用發光管。電壓控制在12V以內,電流控制在100mA以內均可接入。同時可以接入此電壓電流范圍內的所有外接器件,如蜂鳴器,報警器等。

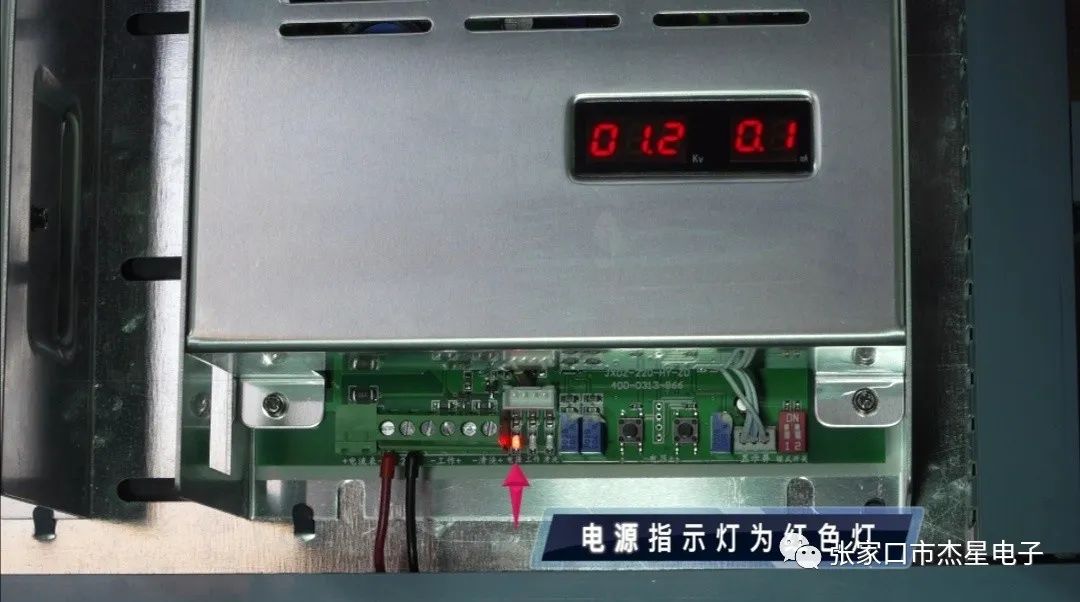

電源指示燈為紅色燈，當220V市電接入時，電源指示燈常亮：

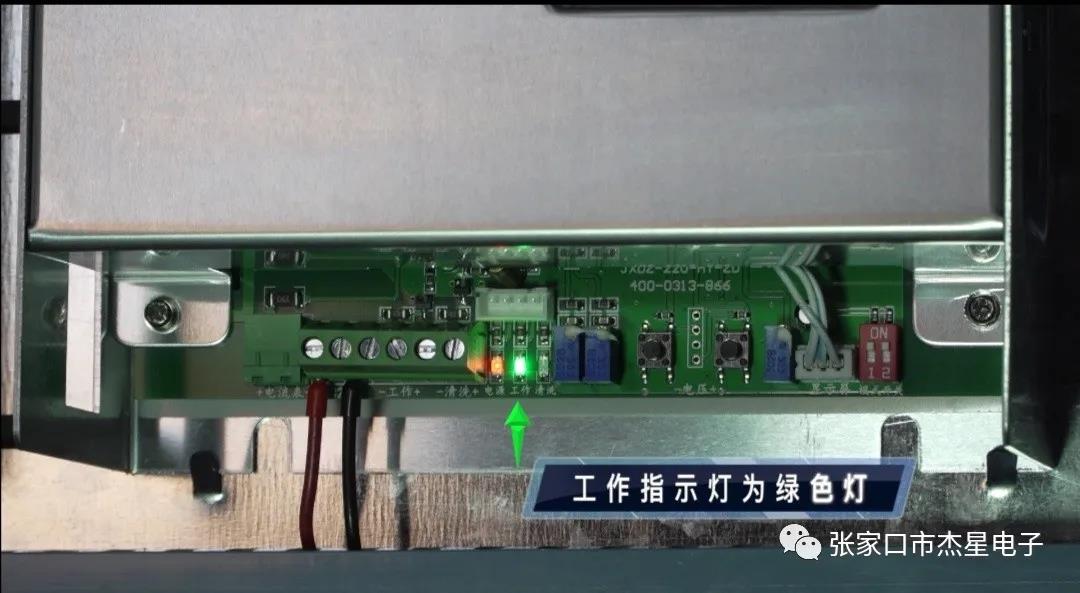

工作指示燈為綠色燈，當電源處于正常工作狀態時，工作指示燈常亮：

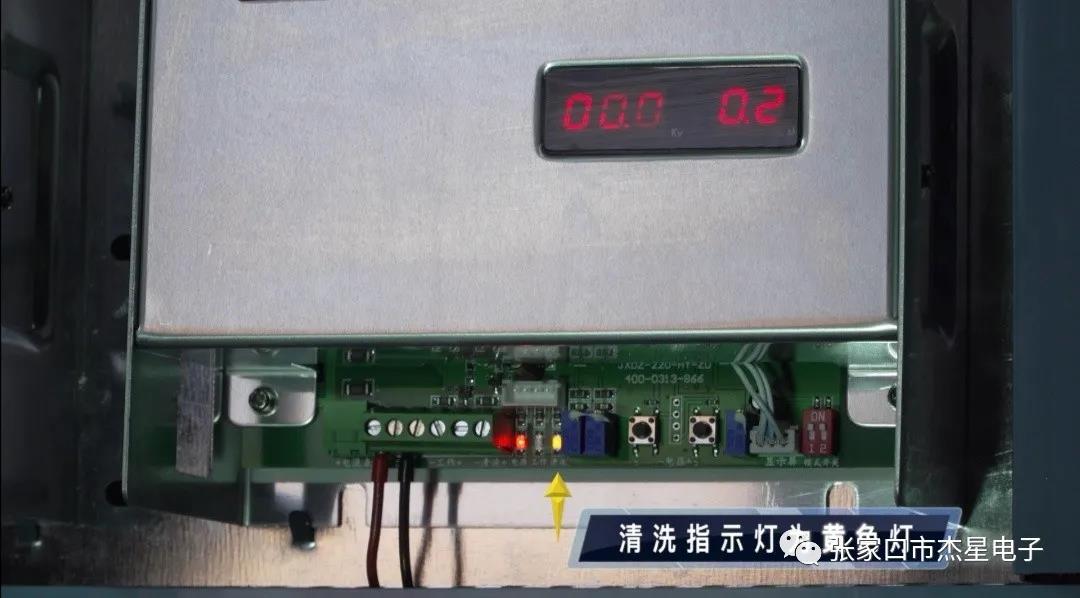

清洗指示燈為黃色燈，當電場存在短路現象，或設備需要清洗維護時，清洗指示燈常亮：

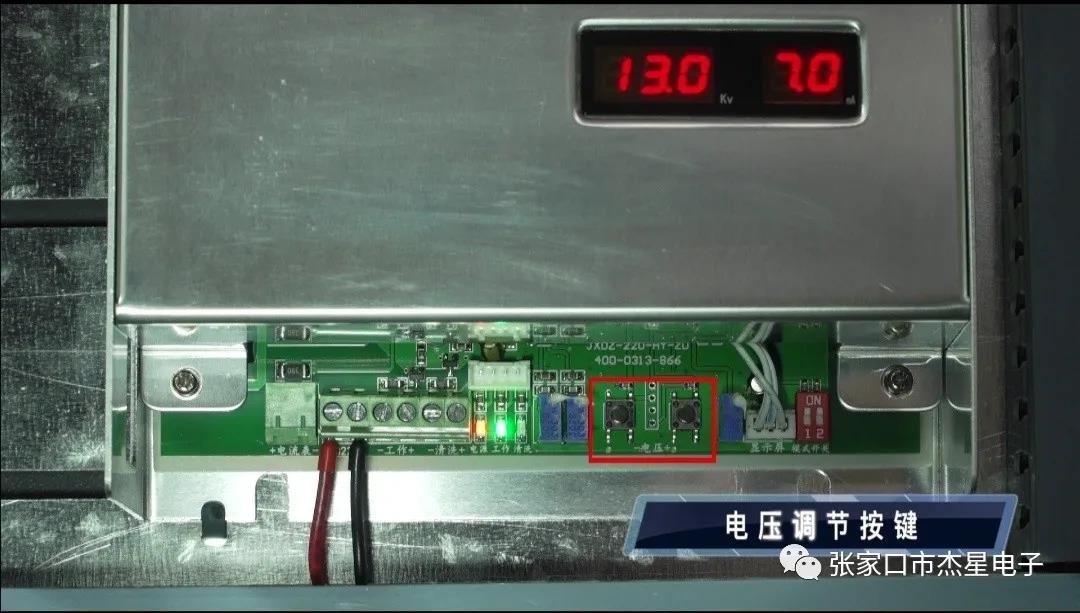

二.電壓調節按鍵

杰星品牌系列產品出廠默認電壓均為13KV,

需升高電壓時請按加號鍵（“+”）,

需降低電壓時,請按減號鍵（“-”）。

操作結束后需停頓二秒鐘,這時工作指示燈和清洗指示燈交替閃爍一次，代表電源已經記住當前調整后的電壓,即電壓的恒定。

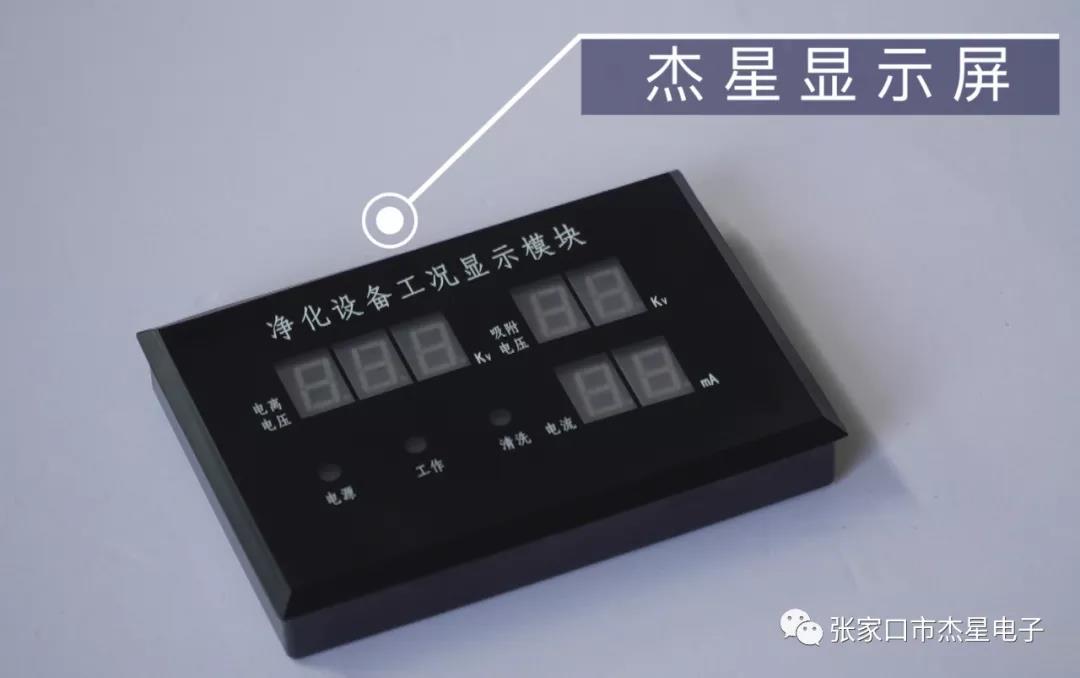

2.外接顯示屏對接端子：杰星恒壓系列產品所配顯示屏，可以直觀的顯示產品的高壓、中壓、電流及設備的運行狀況，也可以根據您的需求做定制。

三.保護功能

1.打火保護

在測試打火保護時，如工作指示燈綠燈處于閃爍狀態,并聽到電場內有放電的聲音,代表電場有放電現象。程序設定為一分鐘內打火50次,電源停機鎖死，半小時后嘗試自動重啟一次。重啟之后如果故障未解除電源再次鎖死,需人為重新上電進行電源的重啟。

2.短路保護

當電場處于短路現象時,工作指示燈閃爍，短路次數一分鐘內達到50次,電源鎖死,故障燈黃燈常亮,半小時后電源嘗試自動重啟一次,重啟后如果故障未解除電源再次鎖死,需人為重新上電進行電源的重啟。

3.超溫保護

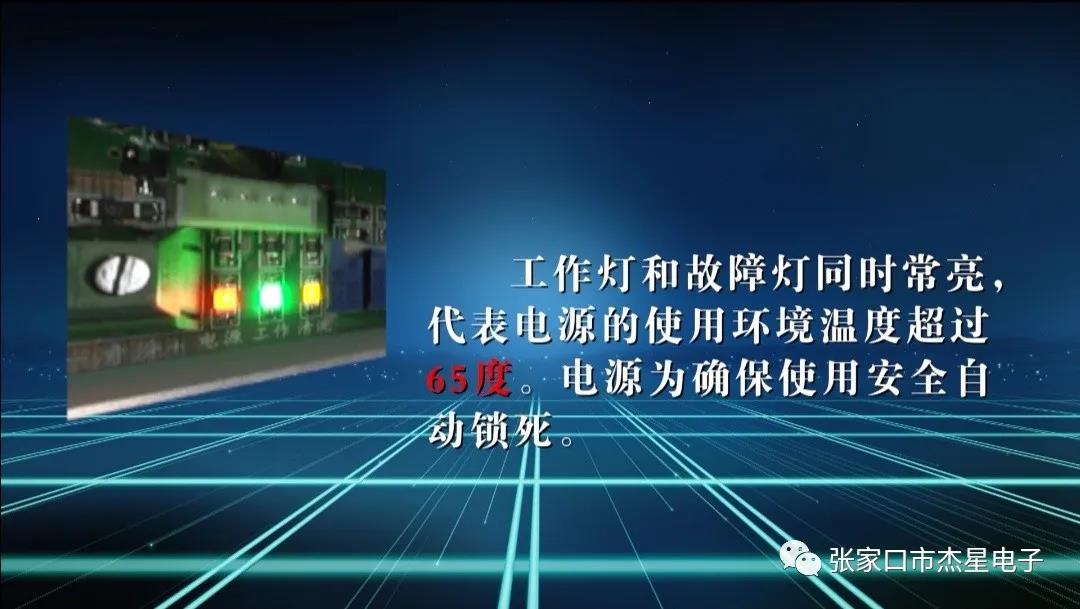

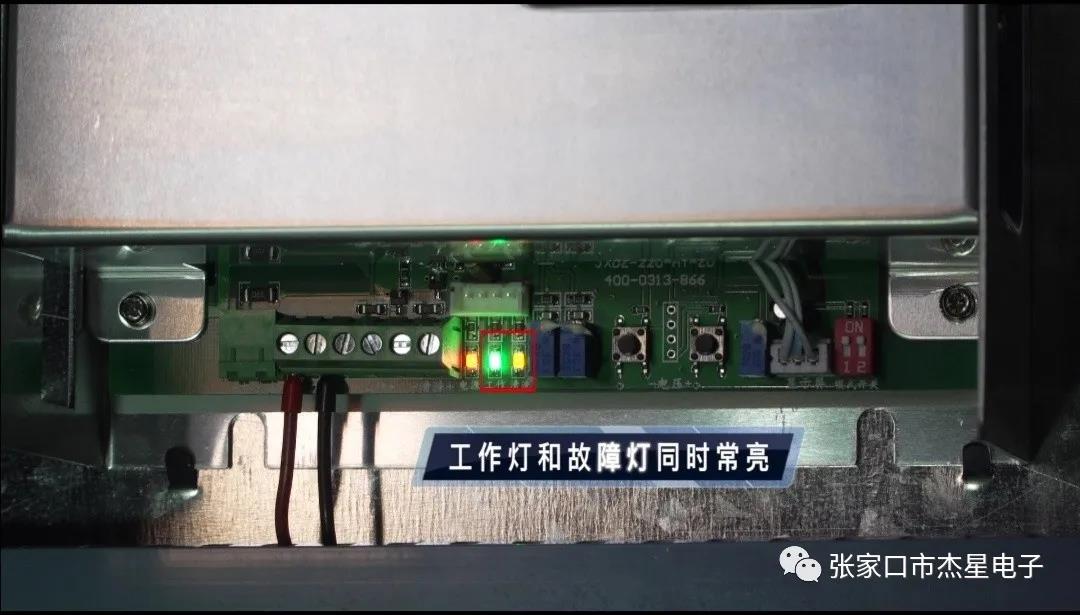

工作燈和故障燈同時常亮,代表電源的使用環境溫度超過65度。電源為確保使用安全自動鎖死。

注：杰星系列恒壓電源所有保護功能均可根據您的設備特性,使用現場，進行程序的更改。
